      合理應用修刀板提升切割品質
      發布時間:2021-10-20 點擊數:2605

      前言

      在半導體相關產品切割領域里,追求更高的效率與更好的切割品質一直是各大工廠著重管控的。

      相信行業人員都了解,切割刀片合理應用離不開四項基本條件:設備、工件、刀片、參數,但如果這四項條件都已經達到最佳適配程度的話,還想要提升切割質量可以從什么方向入手呢?

      答案——修刀板!

      修刀板,就是用來修磨刀片的板子。



      修刀的目的:

      1. 開刃;

      2.調整真圓度;

      3.創建容屑槽,增加排屑能力;



      具體案例

      有一切割QFN的客戶,由于現用刀片切割品質不佳,向公司提出優化需求。經公司應用技術部評估客戶現有加工條件后,針對加工現狀出具了解決方案,大大提高了加工水平,為客戶贏得了更多的生產加工訂單。



      具體案例情況如下,供大家參考。

      原加工要求:

      毛刺尺寸<50μm;

      崩邊尺寸<30μm;



      優化需求:

      毛刺尺寸<15μm;

      崩邊尺寸<8μm;



      設備耗材信息:

      機臺:DAD321

      貼片:150μm厚UV膜



      工件信息:

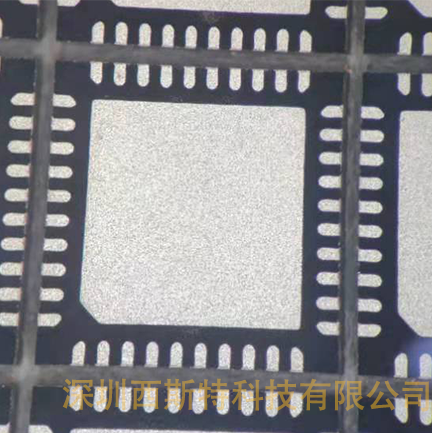

      產品:QFN

      鍍層:表層鍍錫

      材質:環氧樹脂+銅

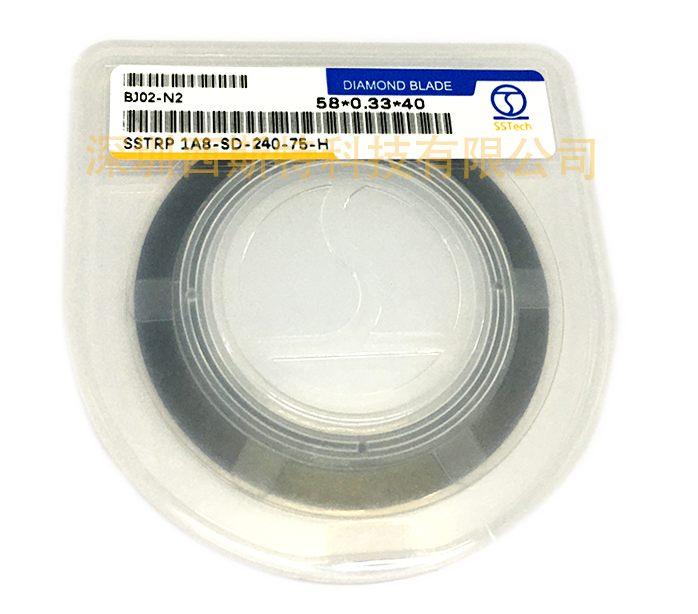

      原刀片信息:SST 58*0.33*40-240#



      劃切刀片



      基本參數

      主軸轉速:17000

      進給速度(mm/s):60

      刀片高度:0.07



      優化分析

      根據對客戶現場加工條件的了解,以及加工QFN工件刀片的適配性,此次提高切割品質的解決方案并沒有以調整設備、工件、刀片、參數四項基本條件為入手點。因?yàn)橛^察到原有工藝中,全新刀片安裝后是通過切割QFN邊框來進行磨刀,并沒有專門的修刀工藝,全新刀片初期的切割效果大打折扣,所以建議增加全新刀片使用樹脂修刀板進行刀片修磨的專屬工藝,以提高全新刀片整體切割質量。



      測試階段

      第一階段:刀片修磨

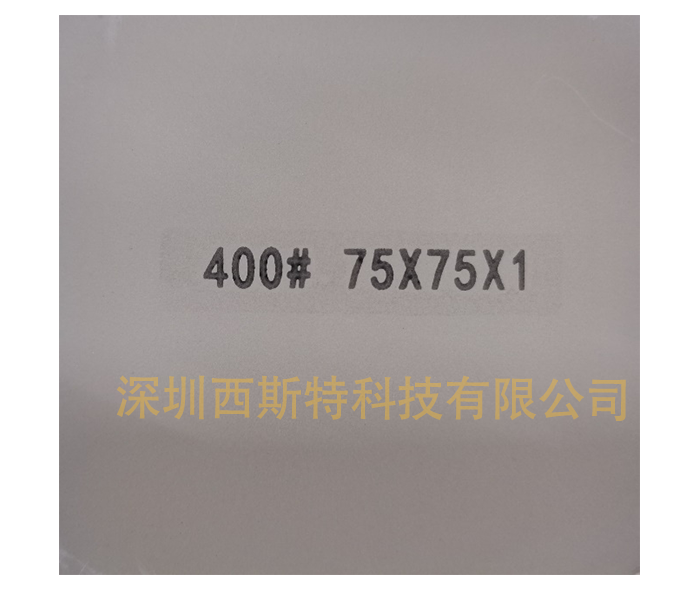

      修刀板類型:SST-樹脂修刀板

      修刀板粒度:400#

      修刀轉速:17000

      修刀進給(mm/s):6

      修刀深度:0.5

      修刀數(條):5

      修刀時間:1min

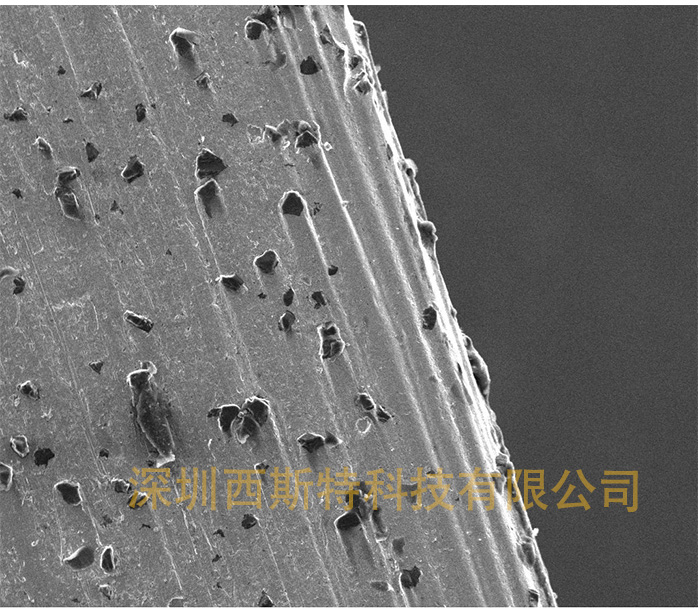

      修刀前刀刃表面狀態

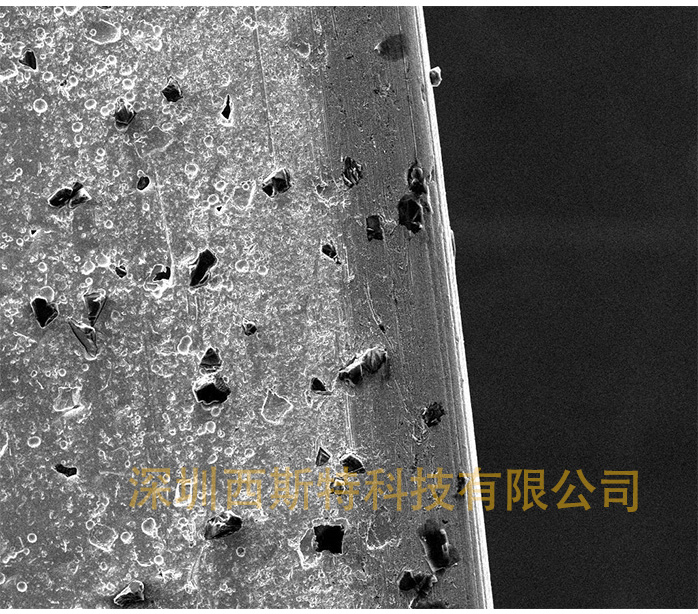

      修刀后刀刃表面狀態



      第二階段:工件切割

      主軸轉速:17000

      進給速度(mm/s):60

      刀片高度:0.07

      切割效果對比:



      修刀前



      修刀后



      測試結果

      毛刺尺寸:<10μm

      崩邊尺寸:<5μm



      客戶依據公司出具的解決方案調整工藝后,刀片的切割品質實現了較大提升,符合客戶目前的生產需求。



      ★ 總結 ★

      在精密劃切領域,深圳西斯特科技有限公司有著豐富的切割經驗,無論是切割品質還是切割壽命都具有較強的優勢,同時在修刀板產品上,也投入了較大研發精力,已獲得多家客戶認可,歡迎咨詢了解!
